ITY-D智能影像测量仪

一、设备关键特点：

1、本仪器专用于电线电缆绝缘层及导电层截面积全自动测量；原理为：采用光学与数码技术，将拍摄后的数据转入全自动程序处理，经图像识别技术后测得导电体与绝缘层的具体数值。

2、测试过程全部由软件控制，测试结果自动输出。

3、根据不同模型的需求，本仪器自动测量出最薄点，并以最薄点为基础国标方法测出其它数据，并自动计算出平均厚度、截面积、最大厚度、同心度、偏心率、椭圆度等数据，可以智能测断裂式样、透明式样、扇形式样。

4、软件有国标关于电缆绝缘和护套测量所需的所有模型的测试方法。测量方式：在三芯护套式样测量厚度时，选取软件界面相应的三芯护套模型点击测量，即可自动计算出相关的数据；在绝缘式样测量厚度时，选取软件界面相应的绝缘模型点击测量，即可自动计算出相关的数据。

5、有自动和手动两种测量方式，并且手动测量带有鼠标划线局部放大功能。

6、软件操作界面标示清晰。

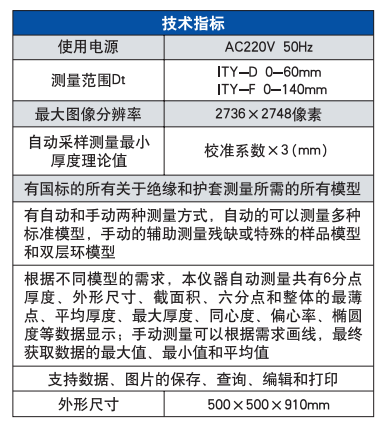

二、主要技术指标：

1、测量直径范围1-60mm（1～10mm、10-60mm）；分辨率：1 µm；测量精度：0.1%以内

2、最大图像分辨率：2736*2748像素

3、自动采样测量最小厚度理论值：校准系数*3（mm）

4、外尺寸（长*宽*高）：500mm*500mm*920mm

三、配置和结构：

1、测量镜头：2个固定不能移动；

2、移动门动力源：手动；

3、光源：高亮贴片LED 光源；可调整内部光源；

4、光路系统：垂直的防尘光路系统，减少光学折射；

5、样品平台：钢化平坦的玻璃平台；样品放置在测量玻片上，方便移动；

6、数据连接口：USB 接口，可拓展完成与ERP系统相连；

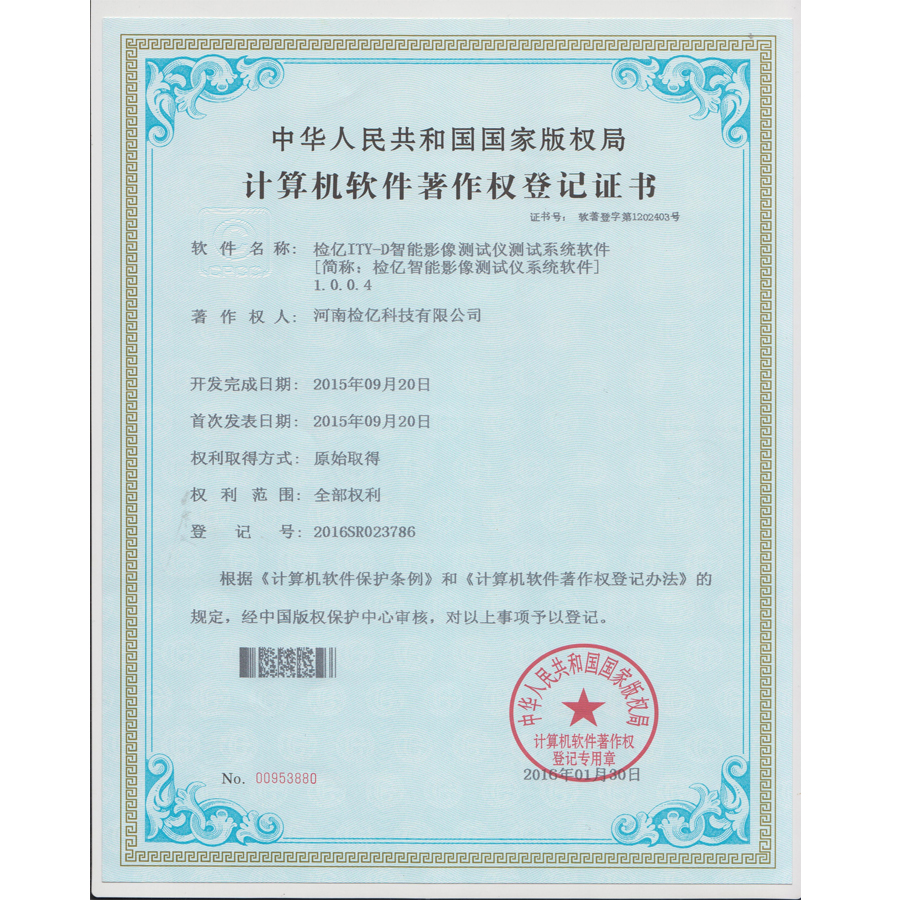

7、必须拥有设备软件著作权的登记证书；

8、主测量程序：自动出具测试报告，报告信息资料可设置，报告可储存、打印；

9、数据库程序：可对测量数据进行管理，并可导出EXCEL 文档；

10、拥有多种线缆标准测量图库可供选择；主体为箱体结构，减少外部光源干扰；

11、满足GB/T2951.11-2008对测量投影仪的要求；

四、设备配置：

1、计算机配置：4G内存、128GB固态硬盘，23.8英寸显示器；

2、合格证、说明书、计量证书各一份。

3、光学压片玻璃一个；标定样本模块一套。

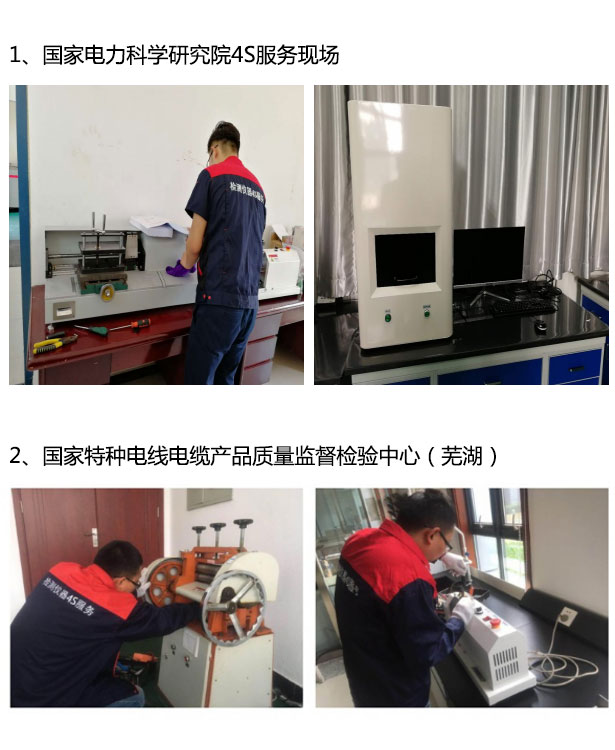

合作客户案例：

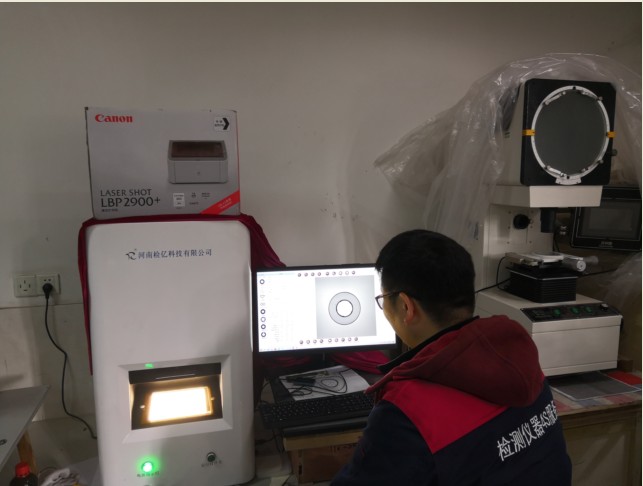

3、重庆泰山电缆智能影像测量仪4s现场展示

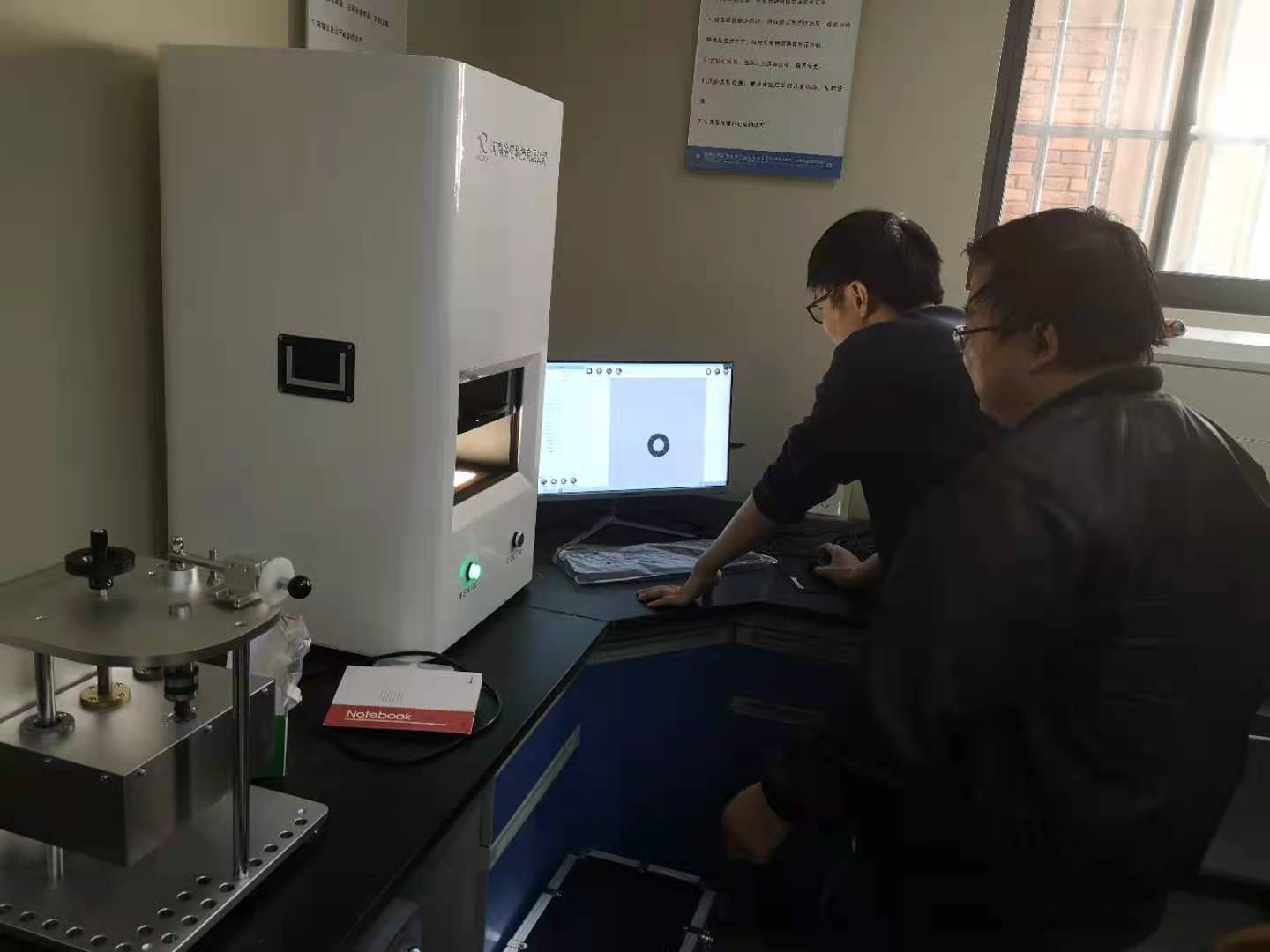

4、云南省建筑科学研究院售后服务4s现场展示
