LDW系列非金属拉力试验机

产品简介：

       LDW系列数显拉力机是用来试验材料拉伸、剥离、撕裂、H抽出等力学性能的仪器。广泛应用于橡胶、塑料、纺织、化工、钢丝、胶管带、电线电缆、塑胶、管材等行业，是一种高精度、经济实用型的仪器。传动部分采用变频调速，运行平稳、性能稳定、技术先进、精度高。

     拉力机由主机、调速系力统，数据采集处理、传感器及电气连锁等部分组成。主机包括机身、传动机构、测系统。数据处理由微电脑处理器处理。本机采用变频调速器来改变拉伸速度，速度值直接读出。电机通过V带—蜗杆—丝杆传动使下夹持器（夹具）移动，从而实现试样的拉伸变化。主机头装有拉力传感器，其上端与主机顶部横梁的连接盘相连，下端与上夹持器连接，传感器只受垂直拉力，不受扭力或测向力影响，以保证测力精度，试样夹在上下夹持器之间，试验过程中试样受力情况通过力传感器变为电信号输入进微电脑采集控制系统。试验结束后，自动处理，自动计算，显示结果。

本试验测控系统是专为电子万能试验机配套设计的集测量、控制于一体的测控仪表。可进行拉伸、压缩、弯曲、剪切、撕裂、剥离等试验。    本系统采用的最新的32位ARM技术，加以24位高精度AD和大容量内存，具有测量精度高、响应快捷又稳定，控制速度快而准确。并采用点阵图形液晶显示器，使试验结果以直观的文字、图形方式进行显示、保存及打印（选配微型热敏打印机）；用户操作采用了汉字显示的多层菜单结构，功能强大，操作方便，并且加入了对操作的容错处理和故障自动查找、提示功能，如传感器、AD值、单位、零点、校准值；标距、额定变形、校准值；以及是否自动判断裂，自动返回起始点等参数。可计算最大力、屈服力、平均剥离力、最大变形等试验参数。

    可与PC相连，可选配上位机软件。实时显示力－位移、力－时间、位移－时间、应力－应变等曲线，自动计算最大力、屈服力、平均力、最大变形、屈服点、弹性模量等参数，并具有灵活的报表编辑和打印功能。

    本机传感器的量程为2500N（假定），做试验时应预计好材料的最大力值，切不可超量程使用。

技术指标：

1、力值分辨率：0.001－0.1N

2、系统精度：小于±0.1

3、最大试验力：500N-50N可选
4、准确度等级：0.5  实际可以达到0.3
5、试验力测量范围：1-100%
6、试验力示值误差：小于等于0.3%
7、试验力分辨率：0.001

8、位移分辨率：0.001
9、位移示值误差：小于等于0.5%

10、速度范围：0－500mm/min（特殊要求可另定）

11、夹持器最大行程：800mm

12、伸长跟踪误差：±0.1mm

13、电源电压：AC220V±10％   50Hz

14、净重：150KG

设备特点：

a.变频调速，精度高，无噪音，运行平稳，其寿命是普通直流调速的5-10倍；

b. 力值数据清晰直观；

c. 进口集成电路及控制元件；

d. 夹具的返回均由电传动控制；

e.传感器测力精度高；

合作客户案例：

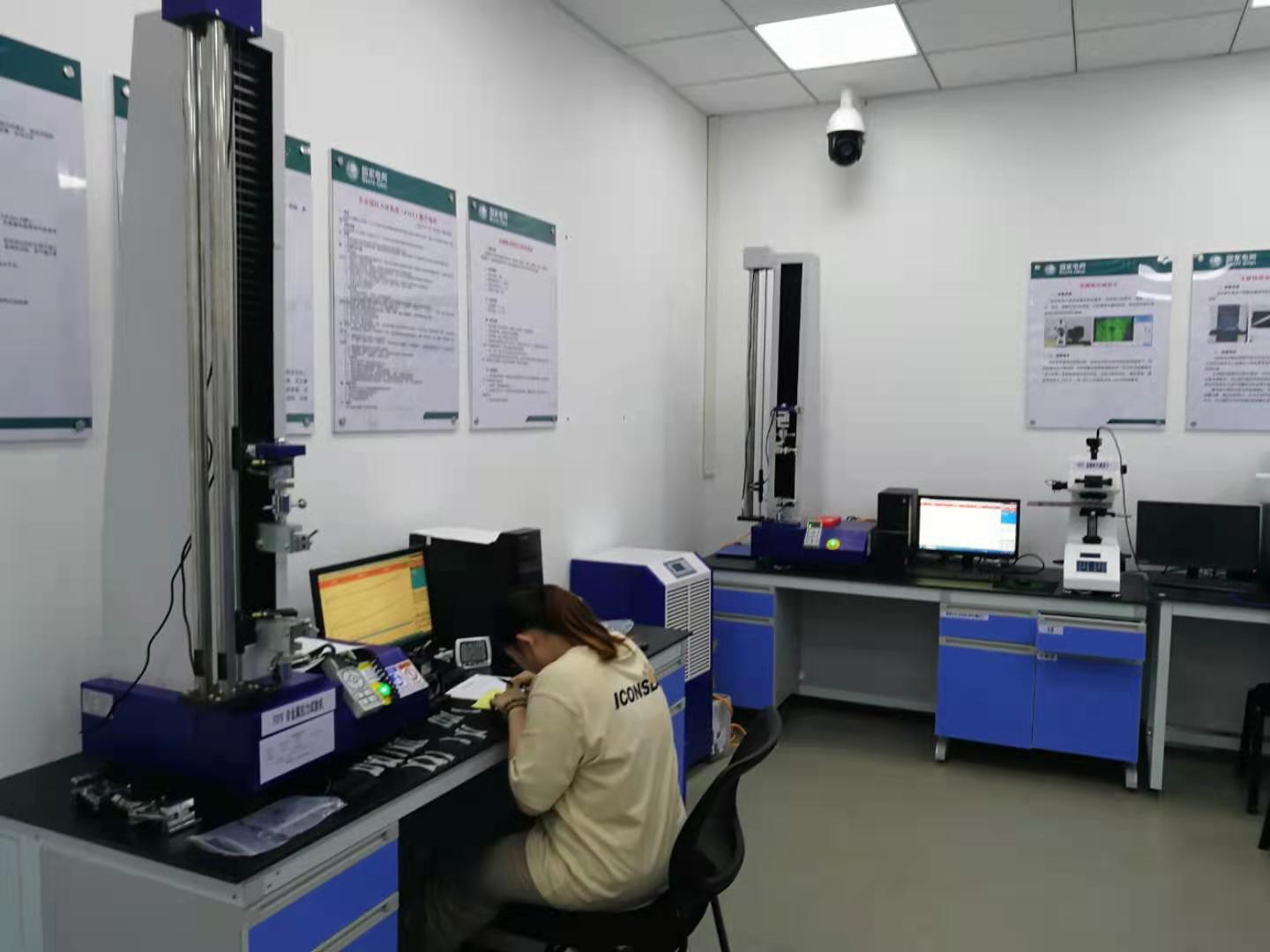

1、为西安通号铁路信号产品检测站有限公司进行4S售后服务现场：

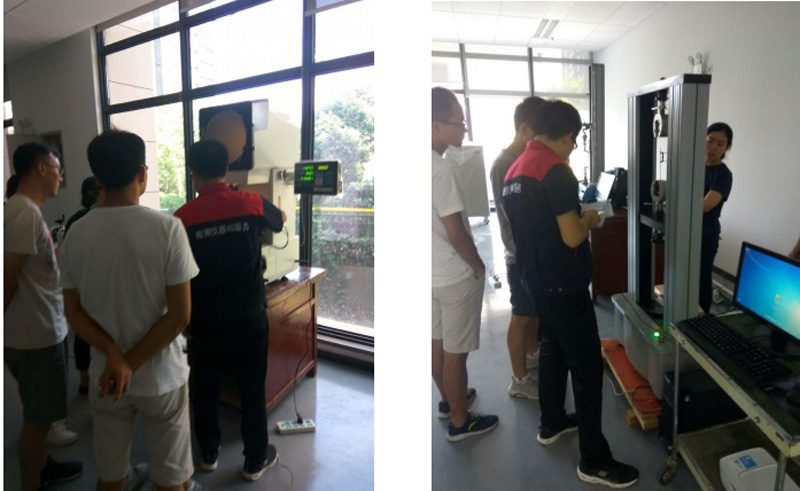

2、福建置信电力检测公司非金属拉力机4s售后服务现场：
