局部放电试验系统

产品介绍：

     在引进国外先进技术的基础上，我所成功研制了适用于对220KV及以下交联电缆按照GB/T11017-2014、GB/T12706-2008和IEC60502-2005标准规定进行交联电缆局部放电测试和耐压试验的成套试验系统，本系统技术先进，性能可靠，完全可以替代进口的相同电压等级产品。系统包括：高压调谐电抗器、双屏蔽静电隔离变压器、高低压滤波器、接触式调压器、电压测量分压器、高压校正注入电容器、局部放电检测仪、局部故障定位仪等。

技术指标：

1.系统设备局放水平可达：≤2Pc

2.回路品质因数：Q≥40

3.故障定位精准水平：≤±2.5m（±1%）

4.系统电压测量精度：≤±3%

5.系统具有定时耐压，ARC瞬时击穿保护，过流保护，连锁保护及各种限位功能。调谐范围可覆盖成盘电缆长度2000M截面400mm的110KV及以下交联电缆的局部放电耐压试验及故障定位。

屏蔽室和控制室主要技术参数：

1.接地电阻≤1Ω或沁于工厂变电站接地电阻（在我公司指导下由用户完成）

2.绝缘地坪电阻≥1000MΩ

3.屏蔽室衰减批示：10KHz-100KHz：60dB-80dB,100KHz-100mHz：70dB-100dB

4.屏蔽室尺寸可按用户需要确定，墙体为钢架结构，墙面由钢板连续焊接而成，外墙表面采用双层夹芯彩色钢板装饰，电动控制室采用双层夹芯彩色钢板结构，塑钢门窗高强度耐磨复合地板。

合作客户案例：

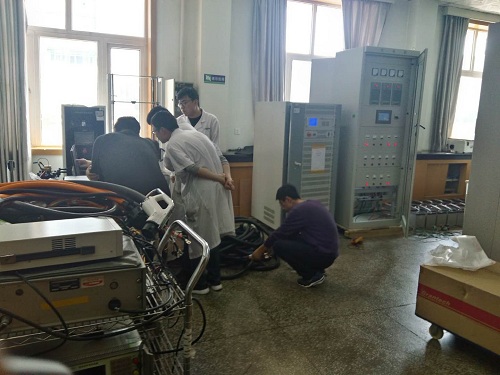

1、河南久通电缆有限公司设备4S服务现场展示：
