PC40B绝缘电阻测试仪 - 电线电缆检测设备

电线电缆检测设备 - PC40B绝缘电阻测试仪适用标准：

符合GB/T3048.5-2007标准要求

电线电缆检测设备 - PC40B绝缘电阻测试仪产品简介：

适用于测量绝缘材料、电工产品、各类元器件的绝缘电阻；与恒温水浴配套后，还能测量在不同温度下的塑料电线电缆（无屏障层）的绝缘电阻。

电线电缆检测设备 - PC40B绝缘电阻测试仪技术指标：

1、测试电压和测试范围

2、测量范围和基本误差

3、产品特色

仪器测量范围可延长至1.999×10¹⁵ Ω；采用高阻抗放大器，提高测量精度；三位半数码管显示，读数直观；输入端能短时间短路，不损坏仪器；显示时间功能1min-99mi。

　　电线电缆检测设备 - PC40B绝缘电阻测试仪使用方法

　　绝缘电阻测试仪俗称兆欧表，或称摇表、高阻计、绝缘电阻表等。绝缘电阻测试仪是大量应用于电力和用电设备绝缘电阻的检测仪表，对保证产品质量和运行中的设备和人身安全具有重要意义。

　　电器产品的绝缘性能是评价其绝缘好坏的重要标志之一，它通过绝缘电阻反映出来。

　　目前在家用电器产品标准中，通常只规定热态绝缘电阻，而不规定常态条件下的绝缘电阻值，常态条件下的绝缘电阻值由企业标准中自行制定。如果常态绝缘电阻值低，说明绝缘结构中可能存在某种隐患或受损。如电机绕组对外壳的绝缘电阻低，可能是在嵌线时绕组的均线槽绝缘受到损伤所致。在使用电器时，由于突然上电或切断电源或其它缘故，电路产生过电压，在绝缘受损处产生击穿，造成对人身的安全或威胁。

　　绝缘电阻测试仪的使用方法：

　　(1) 端钮(或插孔)选择要正确

　　红色表笔连接线要接到红色端钮上(或标有“+”号插孔内)，黑色表笔的连接线应接到黑色端钮上(或接到标有“—”号插孔内)，有的备有交直流2500伏的测量端钮，使用时黑色测试棒仍接黑色端钮(或“—”的插孔内)，而红色测试棒接到2500伏的端钮上(或插孔内)。

　　(2) 转换开关位置的选择要正确

　　根据测量对象将转换开关转到需要的位置上。如测量电流应将转换开关转到相应的电流档，测量电压转到相应的电压档。有的面板上有两个转换开关，一个选择测量种类，另一个选择测量量程。使用时应先选择测量种类，然后选择测量量程。

　　(3) 量程选择要合适

　　根据被测量的大致范围，将转换开关转至该种类的适当量程上。测量电压或电流时，使指针在量程的二分之一到三分之二的范围内，读数较为准确。

　　(4) 正确进行读数

　　在兆欧表的标度盘上有很多标度尺，它们分别适用于不同的被测对象。因此测量时，在对应的标度尺上读数的同时，也应注意标度尺读数和量程档的配合，以避免差错。

　　(5) 欧姆档的正确使用

　　① 选择合适的倍率档：

　　测量电阻时，倍率档的选择应以使指针停留在刻度线较稀的部分为宜，指针越接近标度尺的中间，读数越准确，越向左，刻度线越挤，读数的准确度越差。

　　② 调零：

　　测量电阻之前，应将两根测试棒碰在一起，同时转动“调零旋钮”，使指针刚好指在欧姆标度尺的零位上，这一步骤称为欧姆档调零。每换一次欧姆档，测量电阻之前都要重复这一步骤，从而保证测量准确性。如果指针不能调到零位，说明电池电压不足需要更换。

　　③ 不能带电测量电阻：

　　测量电阻时兆欧表是由干电池供电的，被测电阻决不能带电，以免损坏表头。在使用欧姆档间隙中，不要让两根测试棒短接，以免浪费电池。

　　(6) 注意操作安全

　　① 在使用该产品时要注意，手不可触及测试棒的金属部分，以保证安全和测量的准确度。

　　② 在测量较高电压或较大电流时，不能带电转动转换开关，否则有可能使开关烧坏。

　　③ 用完后将转换开关转到交流电压高量程档，此档对兆欧表安全，以防下次测量时疏忽而损坏兆欧表。

　　④ 当测试棒接触被测线路前应再作一次全面的检查，看一看各部分位置是否有误。

电线电缆检测设备 - PC40B绝缘电阻测试仪合作客户案例：

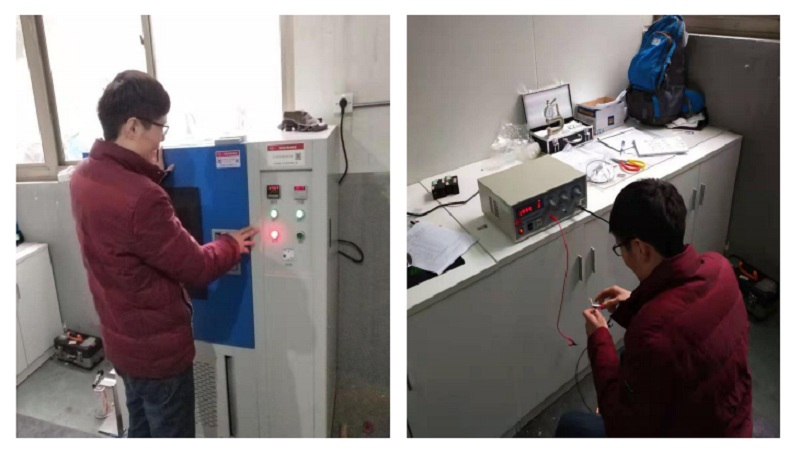

1、通鼎互联信息股份有限公司4S售后服务现场：
