产品中心 > 储罐监测预警系统
Ø 概述:
在线局部放电监测预警系统基于传统服务器或云服务器平台和智能传感网络技术(4G、GPRS、NB-IOT、LORA等),采用物联网智能网关、智能测控终端、声光报警器,以及组态监控软件等,实现对线路局部放电参数实时采集、远程无线传输、监测和预警。

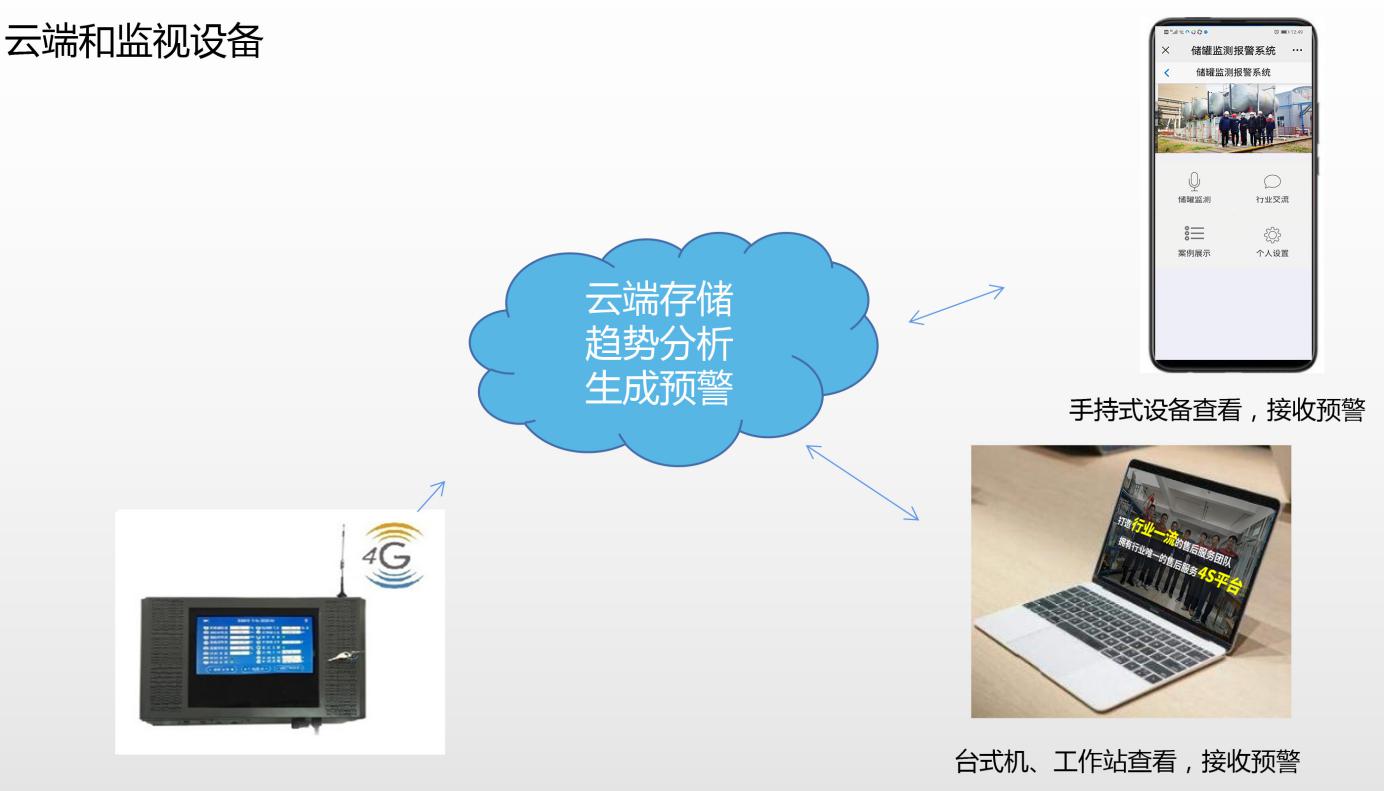

工作人员可以通过PC电脑或智能手机,可以实时监测用电线路的安全状况。当出现突发情况,系统自动发出报警信息,推送给相关人员对有安全隐患的地点采取紧急措施,避免出现意外,还可第一时间通过远程方式开启或关闭紧急设备。
安全监测预警系统功能强大,不仅可延长电路使用年限;降低监测人员工作强度,保证安全;也可为政府职能部门的数据信息系统提供有效数据支持。
系统能够提供不间断的安全监测和预警,用户可利用信息、警报等方式实时查询到监测用电线路的安全状态
Ø 测试原理:
局部放电产生电火花,电火花产生不同频率的电磁波。用宽带高灵敏度的无线接收机,及特制天线,接收监测区域的电磁波,根据电源频率、局放波形特点,找出波形特点,与数据库标准波形对比,确定是否有局部放电,根据局部放电波形特点确定绝缘损坏程度,确定维修更换时间,并不是发现局部放电就需要立即维修更换,有的三叉接头有局部放电,还可以继续用很长时间,有的不行。
Ø 突出特点:
1.能够自主监测电力线路、设备绝缘安全的全生命周期
2.易使用:无侵入式监测,数据和电源即插即用
3.广适用:电力电缆接头、变压器、开关柜、电动机、电泵
4.低成本:免人工、拆卸、搬运和额外功能成本
5.强抗扰:无误报现象
6.体积小:适合日趋狭小的安装空间
7.高性能:高频电磁监测、高灵敏度
Ø 依照标准:
GB/T3048.12 局部放电试验
QJY 007-2017钢衬储罐安全监测预警系统
GB 12158防止静电事故通用导则
Ø技术参数:
项目 | 指标 | 备注 |
电源 | AC 220v | |
安装方式 | 吸附式,钳式 | 卡接地线/吸附于柜子表面 |
采样率 | 10 MHz | 支持人工智能识别 |
通道数 | 2路 | |
接口 | BNC | |
通讯方式 | 485接口,NB-IOT接口 | 串口通过ModBUs协议 |
呈现方式 | PC上位机,手机APP |

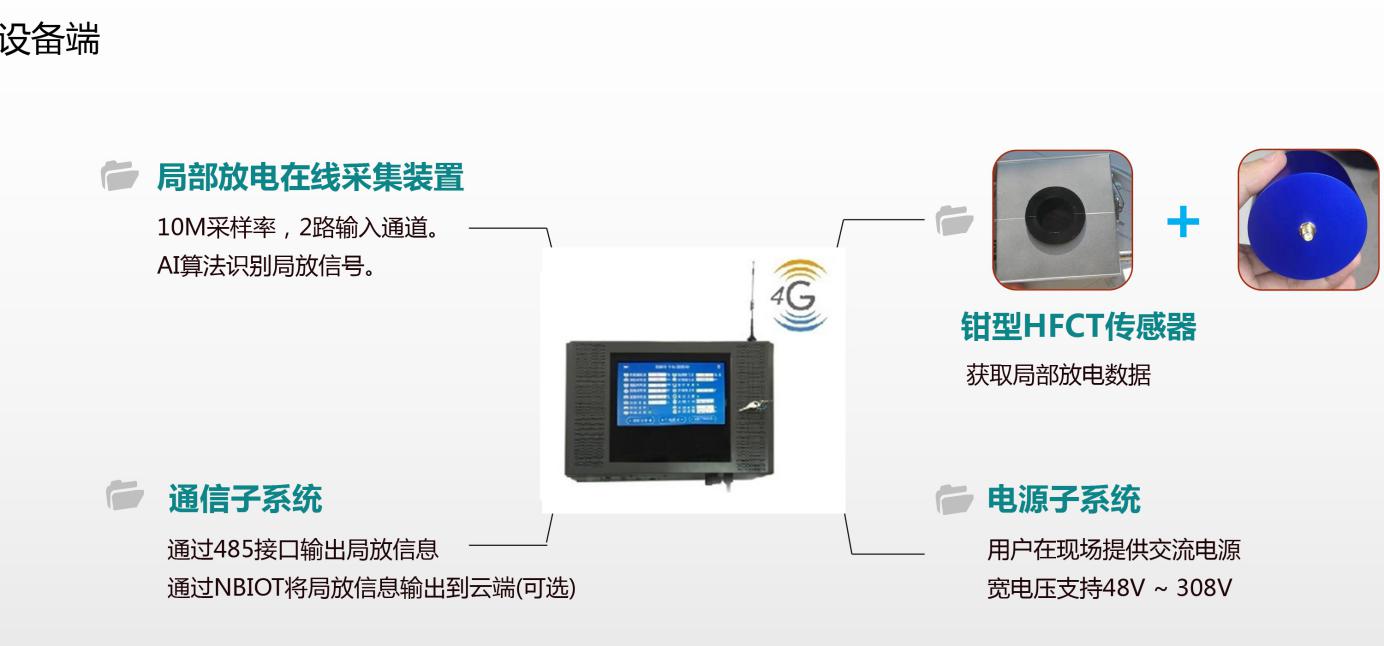

Ø安装示意:
