FH-B型电力干式变压器燃烧性能试验装置

系统组成：

1.燃烧试验箱

2.烟密度光测系统

3.采样综合控制柜

4.电热屏、试验小车

5.电子臭氧污染物消除以及除味、除烟、除尘系统

6.测试控制软件

技术指标：

1.电源：AC380V  三相四线

2.系统总功率：≤26KW（不包括除尘除烟装置）

3.燃烧箱内部尺寸：（长×宽×高）2000（±100）×1000（±100）×4000（±100）mm

4.燃烧盘尺寸:外径700（±10）mm  内径160（±10）mm  高35（＋5）mm

5.电热辐射板尺寸：（宽×高）500（±5）×800（±5）mm

6.金属屏尺寸：俯视半圆弧φ900（±5）mm 高1200（±5）mm

7.进气口风速：可调

8.透光率测量精度：1级

9.火源为热量27MJ/K的酒精

合作客户案例：

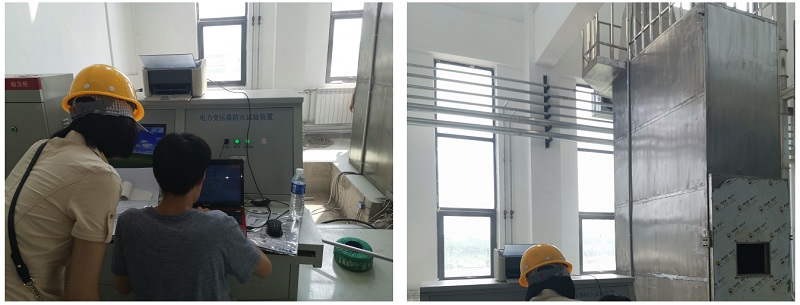

1、国网电力科学研究院（武汉）4S服务现场展示：
